说明：企业标准Q/SONE-003于2026年10月15日执行，新旧型号随机发货。

■产品用途：

雷电峰值记录仪可对安装在配电箱输电线、工控线或接闪装置、引下装置上的罗氏线圈传回的模拟微分信号进行波形还原，通过处理器计算可还原并记录雷电流的波形、极性、峰值、电荷量、比能量、时间、次数或线路上入侵浪涌的极性、峰值、能量、时间、次数。不但可为被保护建筑物的雷电防护研究提供大量的实测数据，客户还可通过查看历史数据了解防雷产品泄放雷电次数、雷电大小及雷电侵入建筑物的途径。

■产品功能：

● 雷击计数                        ● 电荷量记录

● 时间记录                        ● 远程设置

● 数字通讯                        ● 峰值记录

● 极性记录                        ● 能量记录

■产品特点：

● 使用柔性罗氏线圈，便于在各种接闪或引下装置上安装使用。

● 使用无源积分电路并配合高速A/D转换芯片，波形采集带宽广，还原精度高。

● 电源与有线通信电路设计有雷电防护线路，产品工作更可靠。

■原理说明：

当雷电流经过安装有波形记录仪的泄放通道时，罗氏线圈会通过积分电路将电流信号转换成电压信号传送至内部电路，此时内部电路会生成一个触发信号唤醒中央处理单元，此时中央处理单元便会由A/D转换模块读取最新一次变为数字信号的波形信息。该信息暂存寄存器 中后通过对外通信模块发送信息。

■安装说明：

● 安装前必须切断电源，严禁带电操作。

● 可使用固定安装卡就近安装在接闪器或引下线附近的墙面或支架上。各类线路通过产品的防水接口进入设备，并与设备内的相应接线端口相连。

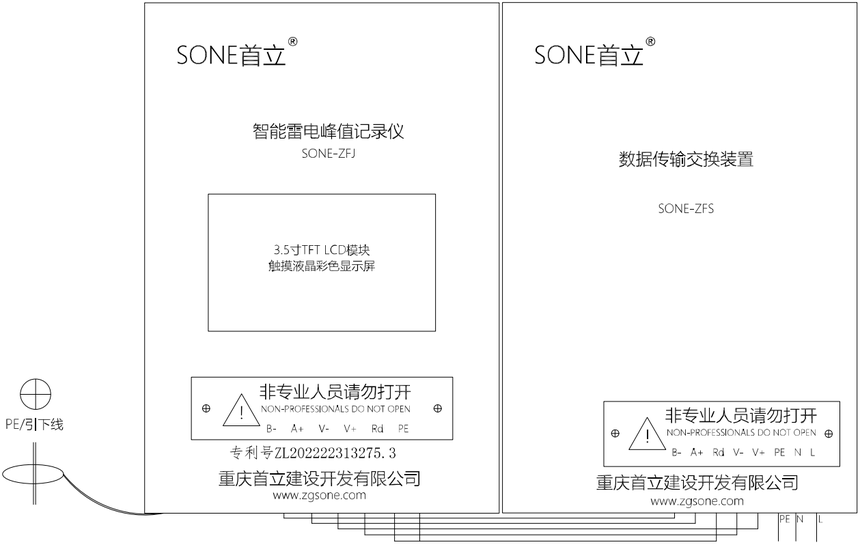

● 安装时请根据安装示意图所示连接，AC接市电220VAC，不分L、N线，A、B为485数据通讯接口，GND为485数据通讯信号地，，切勿错接。

● 非专业人员请勿拆卸。

■安装注意事项：

● 请不要在雷雨天气安装和维修本产品，以免发生意外。

● 进行直击雷监测时，设备应安装于受直击雷保护的范围内，并且外壳不可与直击雷泄放传导导体相连。应与接闪器或引下线之间间隔至少2m以上的距离。

● 罗氏线圈安装时应水平且雷电泄放导体由线圈中心穿过。

● 各线路接线完毕后应固定。

● 电源供电线路应采用三芯铠装线缆进行敷设。

● 通信线路应使用两芯双绞铠装485专用通信线缆进行敷设。

● 各端口接线不可错接，以免损坏设备。

● 本机电源和有线端口设计有雷电防护电路，但如电源线路或信号线路长距离暴露于雷电电磁脉冲危险环境时，应加装相应防雷器。

● 本产品无需特别维护，只需定期检查其固定是否可靠。

● 用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任。

● 产品需要擦拭时，使用拧干的湿布擦拭外壳，以免产生静电火花。
