消雷器工作原理

    消雷器是70年代发展起来的新型防雷装置。消雷器是由离子化装置、连接线及接地装置三部分组，是利用金属针状电极的尖端放电原理设计的。在雷云电场作用下，当尖端场强达到一定值时，周围空气发生游离后，在电场力的作用下离去，而接替它的其它空气分子相继又被游离。如此下去，从金属尖端向周围有离子电流流去。随着电位的升高，离子电流按指数规律增加。当雷电出现在消雷器及被保护设备上空时，消雷器及附近大地均感应出与雷云电荷极性相反的电荷。安有许多针状电极的离子化装置，使大地的大量电荷在雷云电场作用下，由针状电极发射出去，向雷云方向运动，使雷云被中和，雷电场减弱，从而防止了被保护物遭受雷击。

    由上可知，消雷器的功能是使雷电冲击放电的微秒·千安级瞬变过程转化为秒·安级的缓慢放电过程，因而使被保护物上可能出现的感应过电压降低到无危害的水平，达到“防雷消灾”的目的。

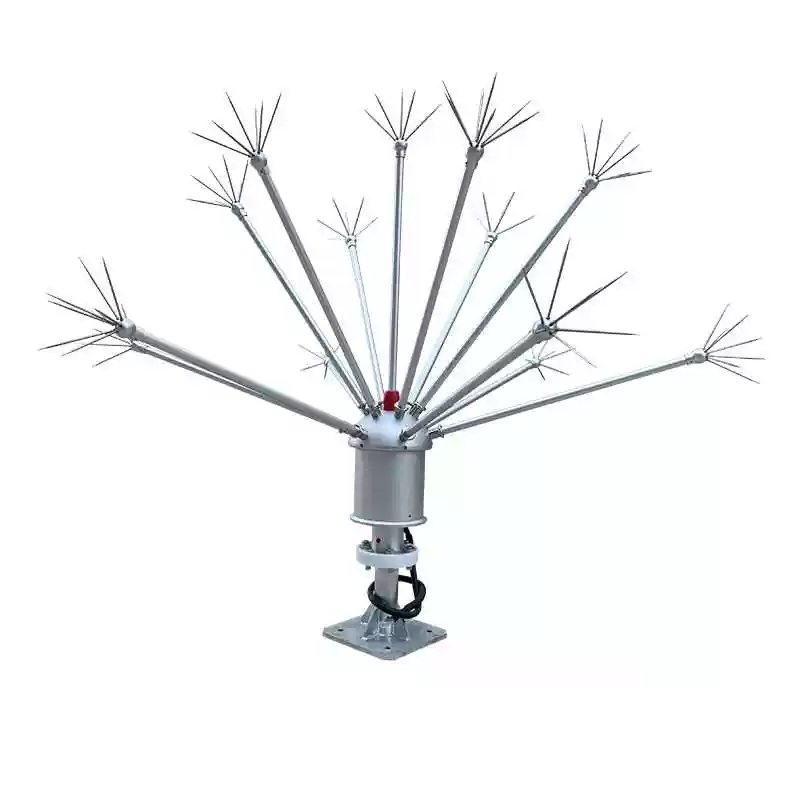

  导体伞形阵列型消雷器，适应于10KV-220KV输电线路，主要安装于输电线路杆塔之上，并根据输电线路杆塔的特性，分为独立单杆塔和双杆塔用两种。

独立单杆塔：采用由9支消雷针组成的导体伞形阵列型消雷器，直接安装在线路杆塔顶部。

双杆塔：采用由7支消雷针组成的导体伞形阵列型消雷器，分别对称安装在线路杆塔顶部。
消雷器保护范围几率控制：10KV , 50m < r >30m；35KV , 150m < r >100m；110KV , 200m < r >150m ; 220KV, 300m < r >200m。
消雷器适应范围：10KV---220KV线路，防直击雷保护。
消雷器运行工况：抗风能力30--40m/s , 复冰10mm--25 mm +风速20m/s。
消雷器运行效果：消除、减少雷击事故跳闸率75-90%。
消雷器安装方式：全线安装，连续10基一段安装，易遭雷击的突出线路杆塔上独立安装，土壤电阻率小、变化大的地方的杆塔上安装。
消雷器接地引下线要求：引线截面不应小于50mm2。
消雷器接地电阻要求：接地网的接地电阻R＜10Ω；土壤电阻率大和无人地区的接地网的接地电阻R＜30Ω。
